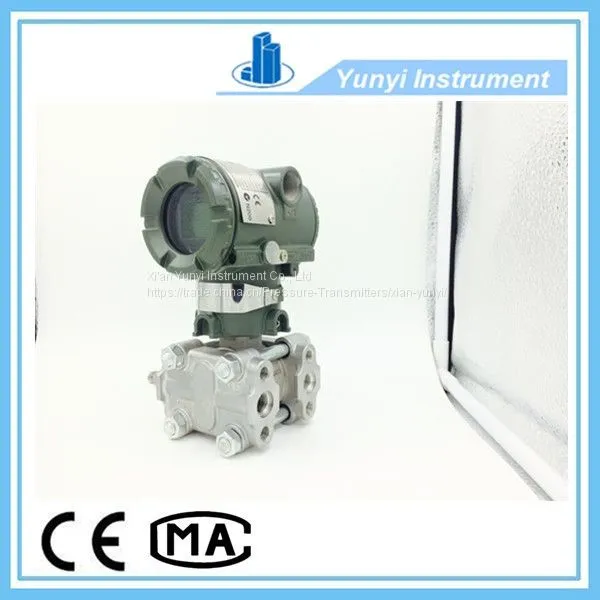

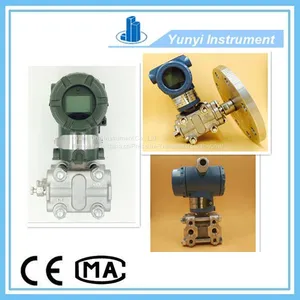

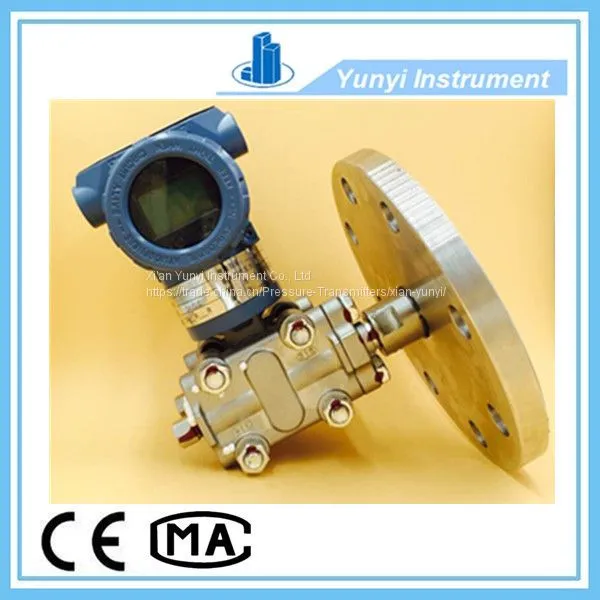

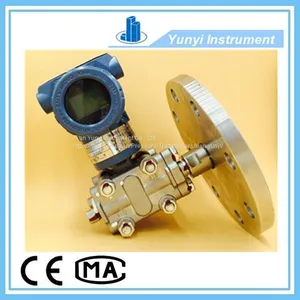

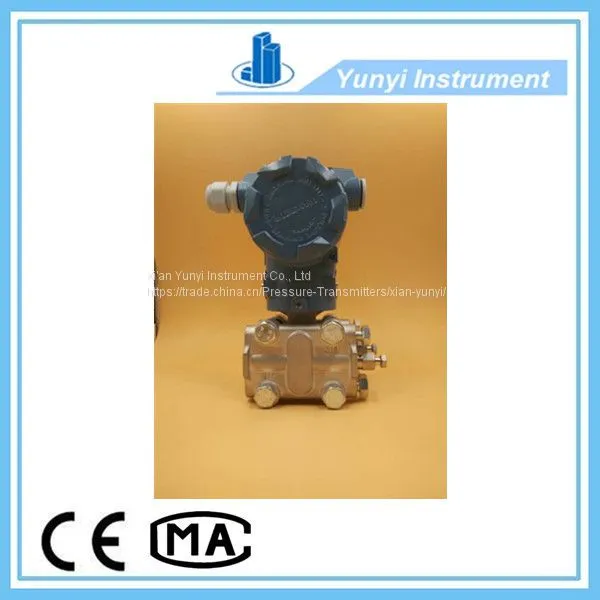

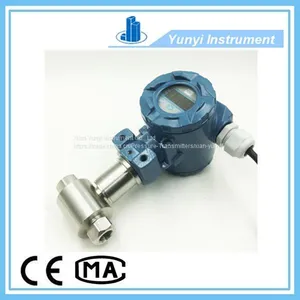

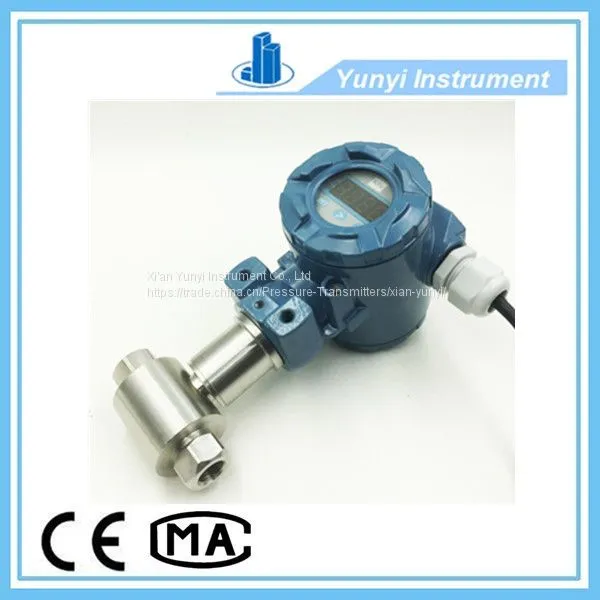

UC800 Project Special Pressure Transmitter
Описание
UC800 Project Special Pressure Transmitter представляет собой результат сочетания самодельных цифровых схем с антиинтерференционной защитой и высокой стабильностью, а также импортной технологии сенсоров из резонансного монокристаллического кремния. Его характеристики значительно превосходят характеристики датчиков на основе металлических конденсаторов, разработанных в нашей стране, что особенно заметно в области стабильности нулевого значения и стабильности в процессе длительной эксплуатации, а также в скорости реакции.
Особенности
Технология сенсоров из резонансного монокристаллического кремния
Высокая производительность, предназначен для измерения давления, дифференциального давления и температуры.
Точность: ±0.075%~±0.1%Ф.Ш./±0.2%Ф.Ш.
Устойчивость: ≤0.2%
Стандартный интерфейс связи 4-20 мА, RS-485
Поддержка обновления базовой техники управления сценами
Малое влияние температуры
Малое влияние статического воздействия
Перегрузка может достигать 2 раз
Применение
Совместим с 316LSS, неагрессивными жидкостями.
Морской и авиационный транспорт.
Гидравлические и пневматические системы управления
Применяется в нефтяной, химической, энергетической, металлургической, гидрологической и других отраслях для процессов управления.
Диапазон
| Код диапазона | Диапазон | Измеряемый диапазон | |
| Мин. | Макс. | ||
| 4 | 0.374 КПа | 37.4 КПа | -37.4 - 37.4 КПа |
| 5 | 1.868КПа | 186.8КПа | -186.8 - 186.8КПа |
| 6 | 6.9КПа | 690КПа | -690 - 690КПа |
| 7 | 20.68КПа | 2068КПа | -2068 - 2068КПа |
Технические данные
| Выход | Аналоговый выход: двухпроводный 4 - 20 мА DC |
| Цифровой выход: двухпроводный 4 - 20 мА DC и наложенный переменный цифровой сигнал, соответствующий стандарту HART | |
| Питание | Напряжение питания 24 В DC |
| Предельная нагрузка | Максимальное сопротивление нагрузки Rmax в цепи определяется напряжением питания, см. рисунок ниже. Протокол HART требует, чтобы сопротивление нагрузки было не менее 250 Ом и не более 600 Ом |
| Дистанция связи | Максимум 1.5 км, мультиадресная связь может подключать максимум 15 интеллектуальных передатчиков. |
Данные о производительности
| Условия сравнения | Нижняя граница равна нулю и без смещения, температура 25℃, атмосферное давление, питание 24 В постоянного тока, силиконовое масло, мембрана 316L, диапазон регулировки данных совпадает с верхней и нижней границами диапазона. |
| Точность | ±0.075 - ±0.2% |
| Устойчивость | ≤0.2% URL/год |
| Влияние температуры | ±(0.05% URL + 0.15% FS + 200 Па) при 20℃ |
| Влияние статического давления | ошибка нуля 0.1 URL/6.9 МПа; ошибка нуля 0.1 URL/1.7 МПа |
Параметры конфигурации
| материал контактирующей с жидкостью поверхности | Мембрана: 316LSS, Hastelloy, Monel или Тантал Вентиль выпуска/слива: 316LSS, Hastelloy, Monel или Тантал Фланец и соединение: сталь, покрытая кадмием, оцинкованная сталь, 316L SS, Hastelloy Плотное кольцо: Фторкаучук |
| другое материал | Наполнение: силиконовое масло Болт: оцинкованная сталь Электрический корпус: низколегированный медный и алюминиевый сплав. О-образный уплотнитель крышки: нитрилбутадиеновый каучук (NBR) Покрытие: полиэфирный эпоксидный смола |
| Порты давления | Фланцевое соединение: 1/4-18NPT Соединение порта под давлением: 1/2-14NPT |
| Электрическое соединение | Соединение кабельной трубки: M20X1.5. 1/2-14NPT |
| Вес | 5 кг (не включая опциональные детали) |
Примечание: Эта модель относится к специальному датчику давления для проекта. Все данные могут быть настроены в соответствии с требованиями клиента.
